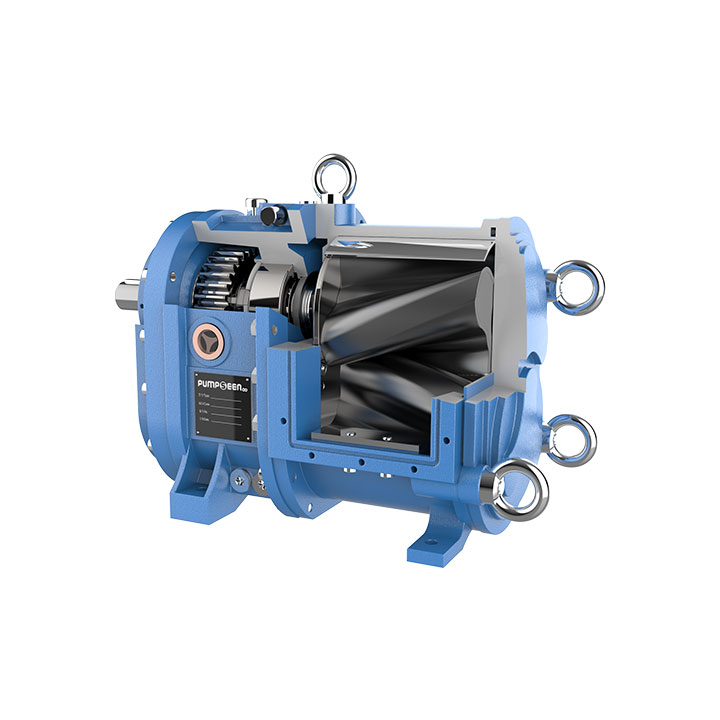

橡胶转子泵
橡胶转子泵
橡胶转子泵
橡胶转子泵

橡胶转子泵

广泛应用于多种行业工况,用于输送高含固率,高磨损,高粘度的介质
产品中心 转子泵 62441
提交咨询此产品
联系人姓名*
电话号码*
正在提交!
提交成功!
提交失败!
邮箱错误!
电话错误!

产品介绍
工作原理
技术优势
资料下载

帕普生转子泵,又称凸轮泵,是容积式泵家族里一个非常重要的角色。泵结构紧凑,占地面积小,广泛应用于多种行业工况,用于输送高含固率,高磨损,高粘度的介质。此外,转子泵具有极高的自吸能力,正反可逆的输送特点,流量大小与转速成正比的线性特性,在很多场合具有独特的应用优势。转子的材质类型及泵的安装形式非常多样化,几乎能满足任何工况的需求。

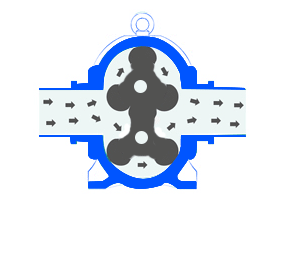

帕普生转子泵工作原理

安装在两根平行轴上的一对转子与泵腔之间为无间隙设计,从而形成小的密封腔体,通过一对同步齿轮带动两个转子精确的同步逆向转动,产生容积的连续位移,使得填充在腔体内的介质不断从一端推向另一端,实现流体介质的输送。

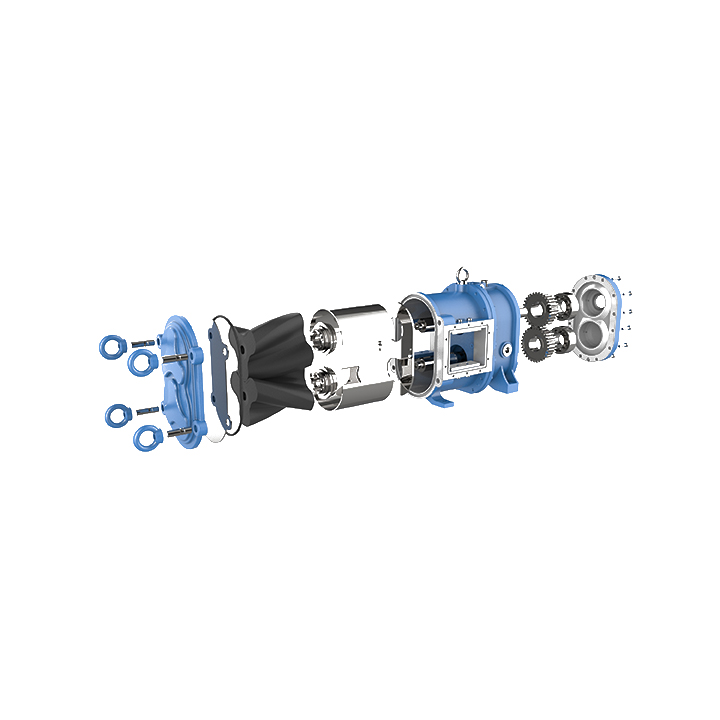

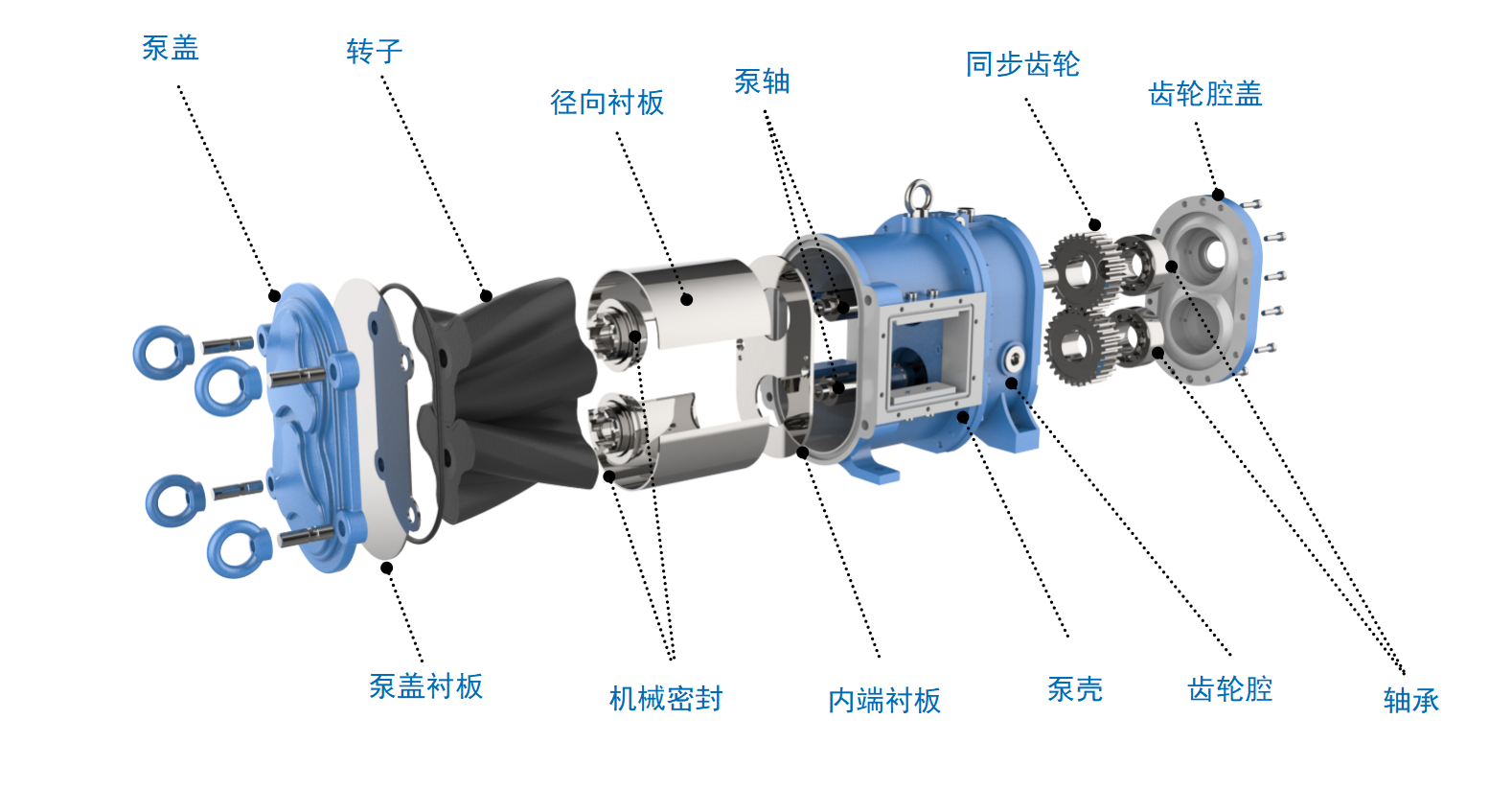

 泵壳:整体铸造,材质有铸铁,铸钢,不锈钢,铜合金,双相不锈钢等,泵壳内衬四块保护衬板。

保护衬板:帕普生所有的泵都配有四块泵壳保护衬板,保护泵壳不被磨损,衬板材质有耐磨钢,不锈钢,双相不锈钢等。

泵盖:采用悬臂轴设计,即泵盖上无轴承,材质是灰铸铁EN-GJL-250 (GG 25);泵盖采用易开启结构设计,即由四个圆环螺母固定,实现快速检修的功能。

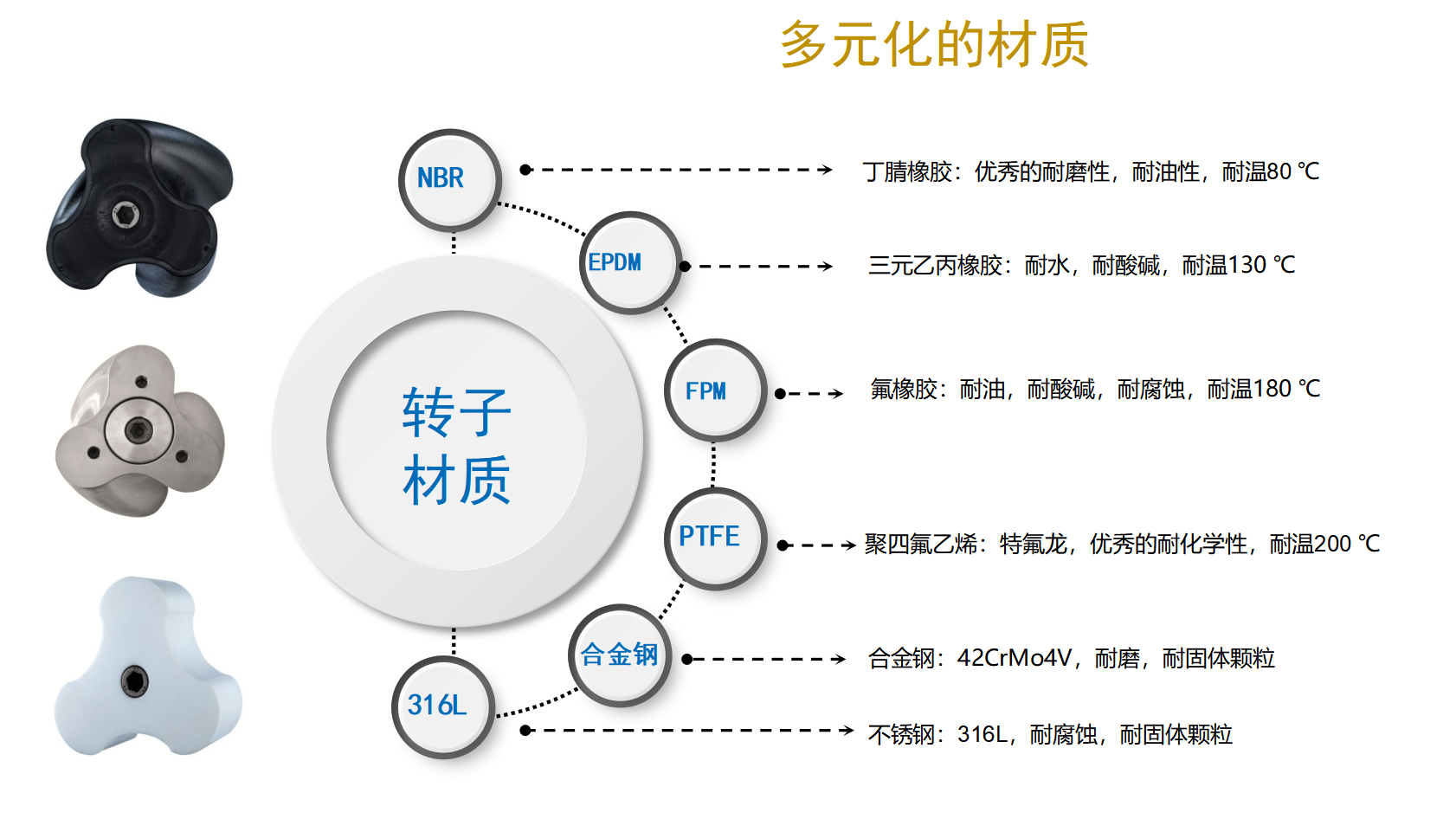

转子:帕普生转子泵具有多种型式的转子型式,以应对不同的行业及工况,转子材质有全包覆橡胶,金属转子,铜合金转子,PTFE转子等。转子采用宽边设计(帕普生专利技术),即转子与泵壳的密封面宽度不小于5厘米,以加强转子与泵壳的密封能力及耐磨性。

密封:单机械密封,非集装式,降低更换成本,两个机械密封都浸泡在润滑油中,两密封面为碳化硅SIC/SIC,两轴采用相同设计,可通过泵腔进行更换、维护。轴:泵轴不与介质接触,材质是合金钢42CrMo4。

同步齿轮:正时齿轮,AGMG9级加工精度,材质是合金钢42CrMo4。

齿轮腔:整体铸造,材质是灰铸铁EN-GJL-250 (GG 25),配视油镜,方便观察润滑油状况。采用圆柱型滚子轴承,承载力大,确保运转稳定性。

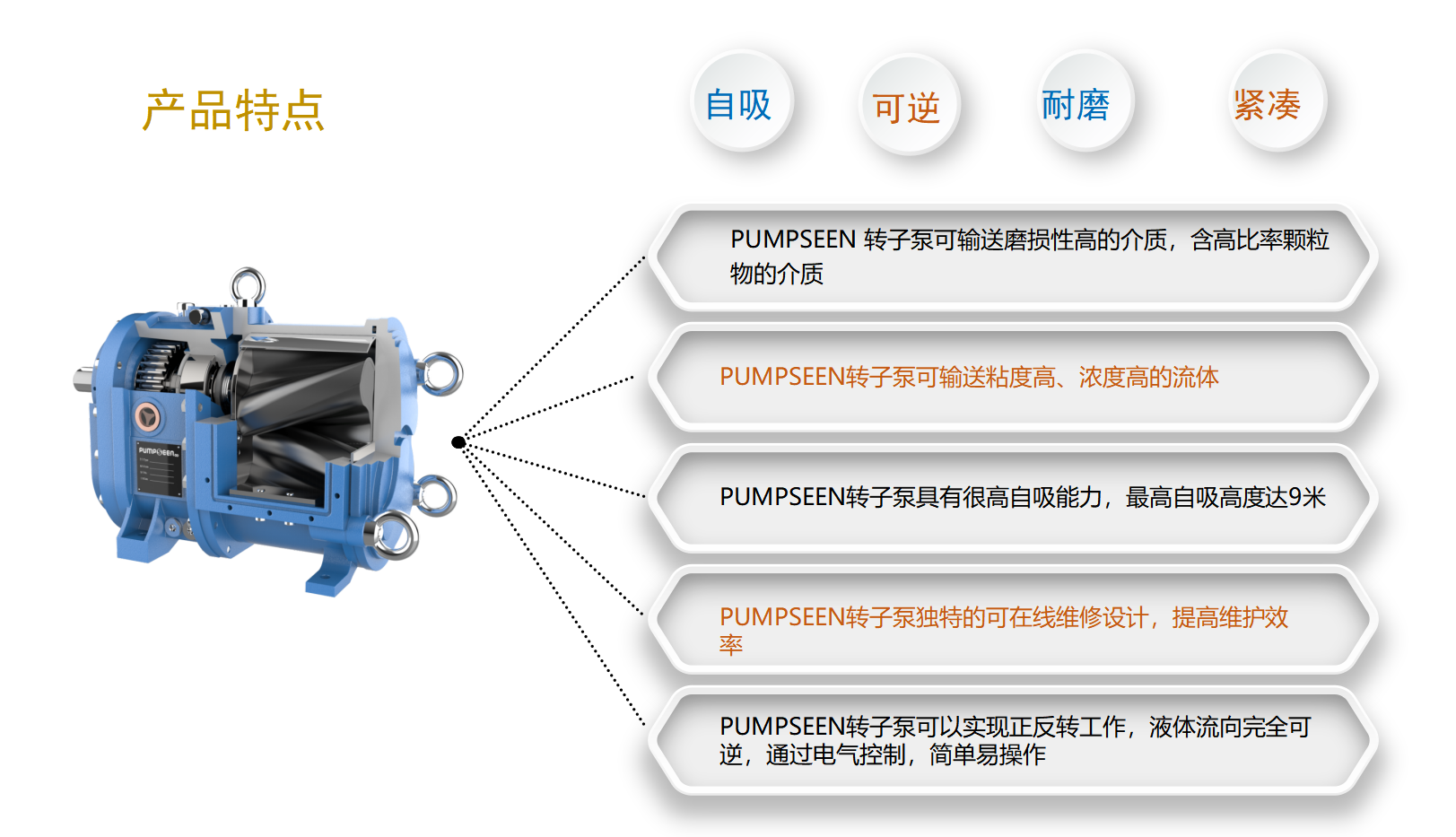

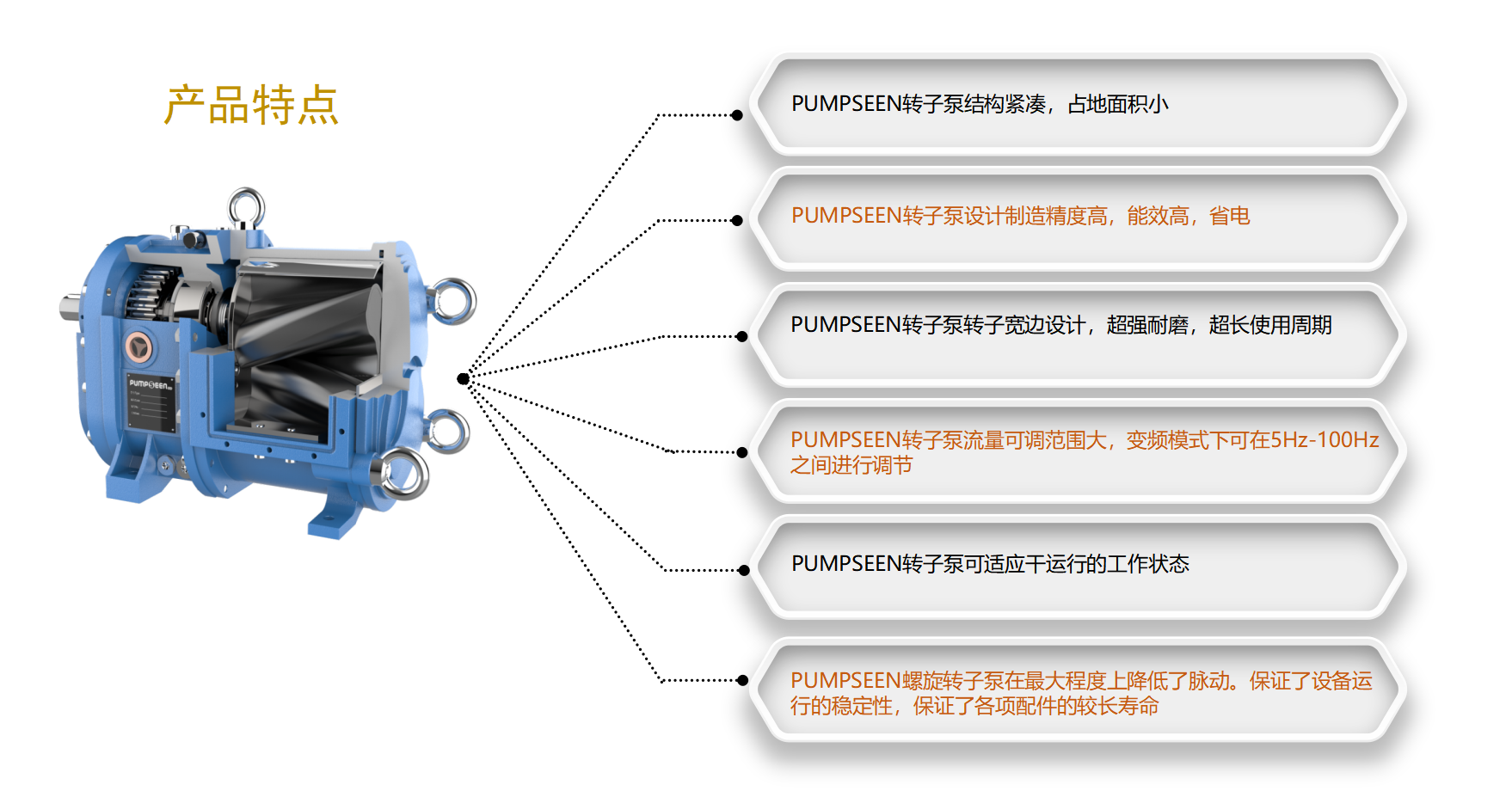

  • 可输送高含固率、高粘度的介质;
  • 具有强自吸能力,标准大气压下自吸高度可达8.5m以上,启动无需灌液;
  • 流量与转速成正比关系,几乎不随压力变化,通过改变驱动转速,即可实现流量任意调节;
  • 结构完全对称,具有正反可逆运行特性,只需改变驱动旋转方向,即可改变介质输送方向,特别适合应用在膜处理抽吸泵及装卸车场合;
  • 具有低脉动,低剪切,低扰动的输送特性,可输送对剪切敏感的介质;
  • 结构紧凑,安装方式灵活,占地空间小;
  • 具有在线维护特性,维修不需拆动管线及驱动部分;
  • 缓冲隔离腔的作用
    ●润滑和冷却机械密封
    ●监测机封是否失效
    ●防止介质进入到齿轮腔内

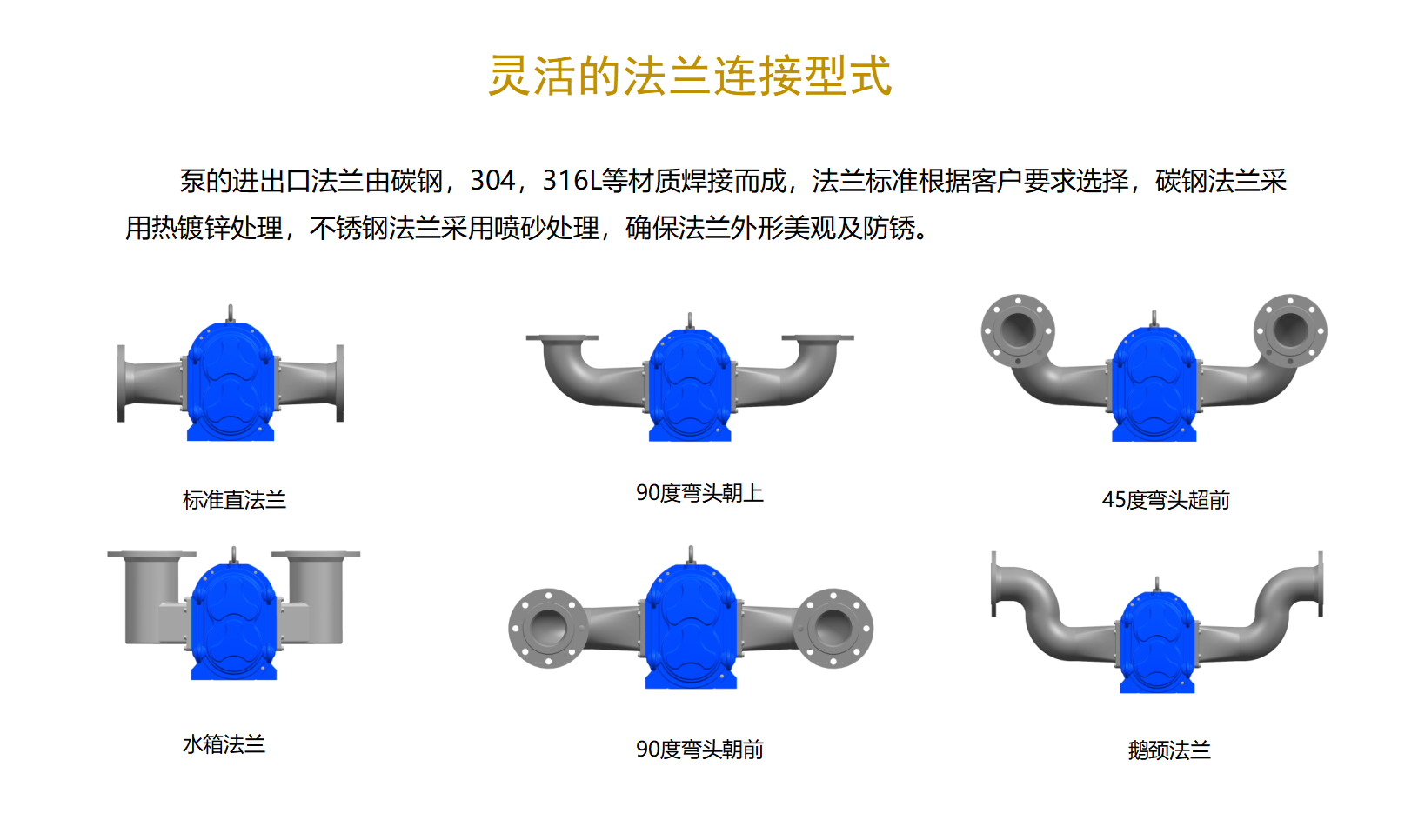

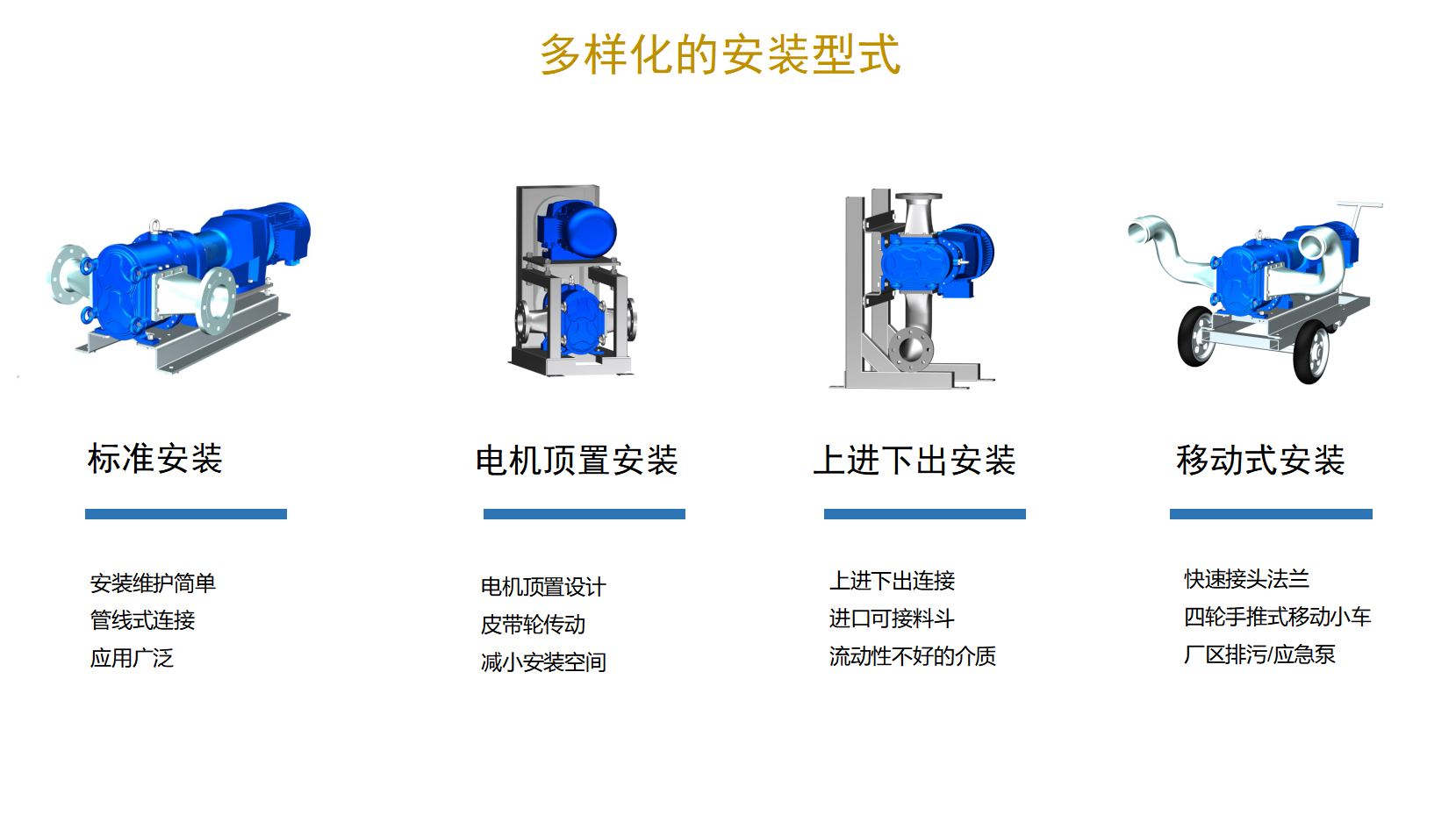

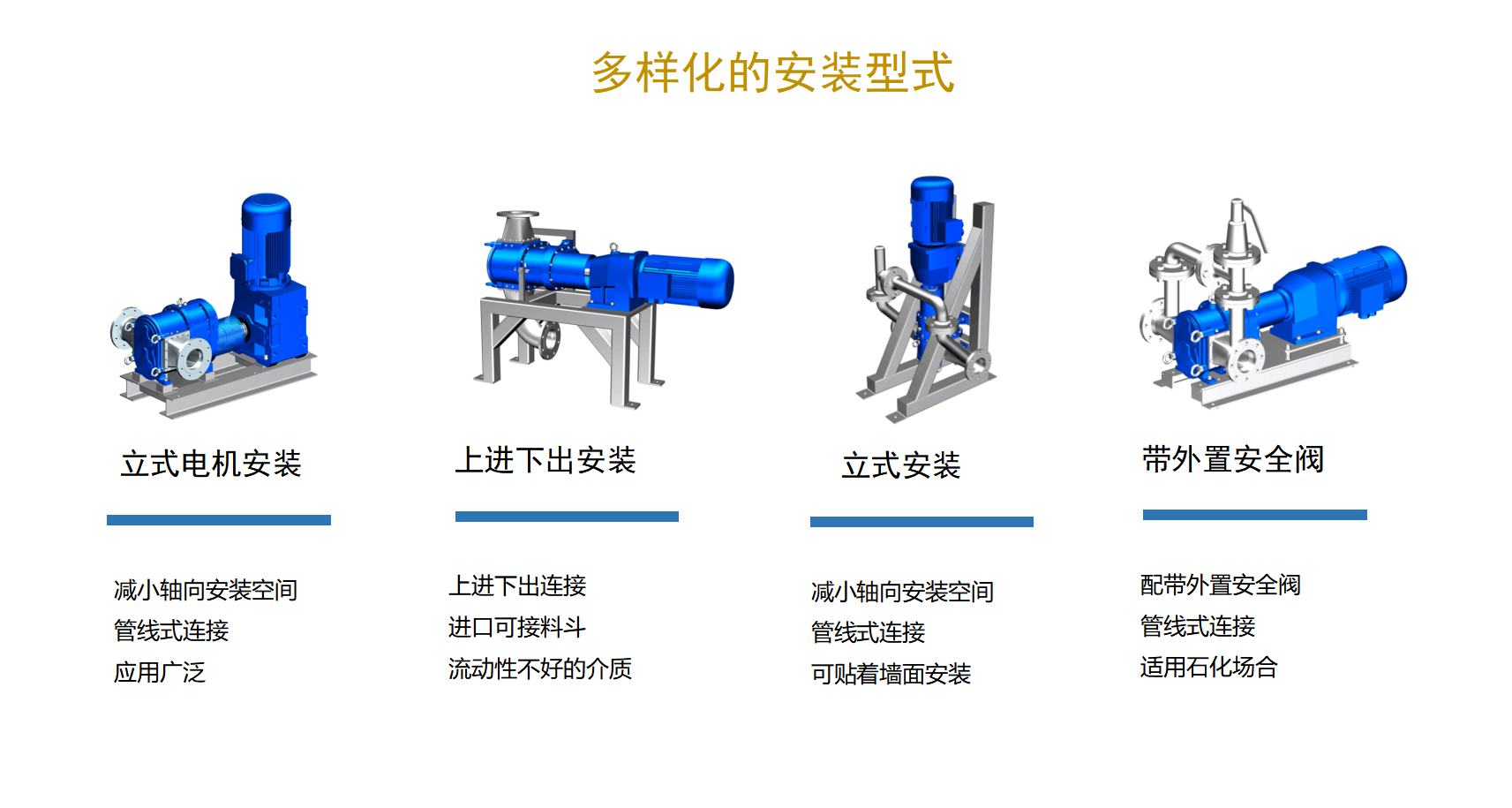

  • 灵活的安装型式:

相关案例

Recommendations
  • 帕普生转子泵在生物制药行业的应用

    帕普生转子泵在生物制药行业的应用

    3106

    一、行业介绍:   生物技术是以现代生命科学理论为基础,利用生物体及其细胞的、亚细胞的和分子的组成部分,结合工程学、信息学等手段开展研究及制造产品,或改造动物、植物、微生物等,并使其具有所期望的品质、特性,进而为社会提供商品和服务手段的…

  • 帕普生转子泵在化工行业的应用

    帕普生转子泵在化工行业的应用

    3091

    一、行业介绍: 目前所述化工包含:石油石化化工,煤化工及天然气化工。 近年来,随着我国工业化进程不断加快,社会经济得到飞速发展,除了本身石油,天然气以及煤炭等原始资源的利用以外,其衍生出来的化学合成物质已经成为各个领域中新型材料的合成原料。在…

  • 帕普生转子泵在化纤行业的应用

    帕普生转子泵在化纤行业的应用

    3102

    化纤:化学纤维是用天然高分子化合物或人工合成的高分子化合物为原料,经过制备纺丝原液、纺丝和后处理等工序制得的具有纺织性能的纤维。 分类: 长丝 短纤维 异型纤维         1,改变光泽  &nbsp…

  • 转子泵在新能源锂电池行业电池浆料的应用

    转子泵在新能源锂电池行业电池浆料的应用

    3095

    现如今主流的新能源汽车使用的动力电池大都为锂离子动力电池,或磷酸铁锂或三元锂电池。随着新能源汽车的高速发展,对锂电池的需求越来越大。在锂电池的生产过程中,通常需要输送具有高粘度或高含固率特性的电池浆料。这种电池浆料具有高温、高磨损和高腐蚀的特性,…

loading…

已经是到最后一篇内容了!

常见问题解答

知悉螺杆泵如何维护保养?

一、日常检视与保养

  螺杆泵多被用于处理成分复杂的介质,长期以往难免对泵体内部结构造成磨损,基座和泵体的紧固螺栓也可能发生松动,如果不注意检查可能会导致泵体移位,造成管线破裂的后果。故而建议设备使用人员每日启用设备前先花几分钟观察机泵的紧固螺栓、齿轮箱油位、盘根磨损情况,确保正常后再开机,开机后仔细听运行声音是否正常,若内部机构损坏很有可能会导致异响。

  二、制定定期检修计划

  通常建议三个月至半年进行一次较为全面的检查,具体时间根据工况环境和使用频率来决定,首先需要更换齿轮箱的油液,并清洗齿轮箱,确保螺杆泵的润滑性。要格外注意滚动轴承及变速箱的润滑,同时确保联轴节的橡皮护套完好无磨损,随后对泵体的多种易损件的老化和磨损情况进行检查,按需替换新件。

  三、长时间停泵后的维护保养

  对于停泵时间超过一周的设备,建议先关注润滑油或者肥皂水,并使用工具扳动几圈,确保润滑充分后再接通电源,同时记得对进出管道上的阀门进行检查,确保可以正常工作,各方面确认无误后再正常启用。

  以上,便是对螺杆泵怎么维护的基本介绍,相信各位也对此有了较为清晰的认识,若有意知悉更多细节,可持续关注帕普生泵业。

选择凸轮转子泵需要注意这些!

一般来说,针对各种各样不一样粘度的液体输送,凸轮转子泵拥有别的泵类无法比拟的优势。但在液体输送时,不但是粘度的难题,并且通常伴随着着高溫,髙压并有时候具备腐蚀,或带有固态颗粒物的特性。因此,在采用凸轮转子泵时,务必考虑到以下规定:
       1、被输送液体的流量,所选泵对粘度的适用范围。
       2、对有计量要求的场合,所选泵在粘度和其他工艺条件变化时性能稳定性好。
       3、系统的背压,所选泵的压力适用范围。
       4、吸入性能,高粘度时的抽吸性能。
       5、耐高温、耐腐蚀性能等。
       6、结构简单,便于拆装、清洗和维修等。

如何正确购买凸轮转子泵?

1.自身参数

  我们需要确定自身的参数,比如高峰期的较大污水流量是多少,这个可以根据排水口的数量来决定,由我们的技术人员可以算出来。

2.扬程

  我们还要考虑扬程,扬程不足会导致地介质无法正常排除,甚至会发生介质倒灌的现象;而扬程太高则会导致后续资源的浪费。一般来说合适的扬程就是介质底部到水管网的垂直高度,如果不清楚自己所需要的扬程,可以由专业人员现场测量。

3.污水介质的种类

  我们还需要知道介质的种类,以便选择带哪种进水口和转子的水泵。如果污水含有颗粒物,则要选择磨碎型的污水提升泵;如果污水含有纤维,则应选择切割型的污水提升泵泵;当然,如果是洗衣机、洗手盘等几乎不会产生杂质的污水源,艾迪机器建议大家选择普通转子的排污泵就可以了,这样更利于节省成本。

4.散热

  凸轮转子泵在运行时,转速时很高的,热度也会很高,散热能力也就成为衡量它的一个重要指标,看电机的材质和电机壳体的材质;看凸轮转子泵是在水箱外边的一般做的泵都比较好,在水箱内的泵一般技术含量都不是太高散热性也会差很多。

5.箱体材质

  一般污凸轮转子泵的箱体材质有PP∕PE∕ABS,ABS的耐腐蚀度较高的,HDPE的材质是比较适合大型箱体的污水提升泵,但是尽量不要选择不锈钢焊接的箱体,因为水泵的振动会导致裂开,随时漏水,后期维护非常难。

6.使用寿命

  这个就肯定是越长越好,因为更换维护是比较麻烦的,很多开始为了节约成本购买一些低廉的泵,几年下来维护和更换成本已经超出了当时购买一个更加安全稳定的凸轮转子泵的产品费用了,所以尽量选择知名污泵厂家更为可靠。

7.维护难易

  主要看泵你的安装位置,一般凸轮转子泵在污水提升泵箱体外边的容易维护,因为维护的时候根本不需要打开箱体;当然外置的泵设备的价格比内置的高很多,因为外置的泵的性能够优异,整机制造成本也更高;同时看设备是否带反冲洗功能,如果不带反冲洗功能的建议慎重选择,否则后期自己清洗非常。

8.售后服务

  帕普生机器免费提供勘察、设计、选型服务。7×24小时售后响应,免费提供应用方案。
